Product Details

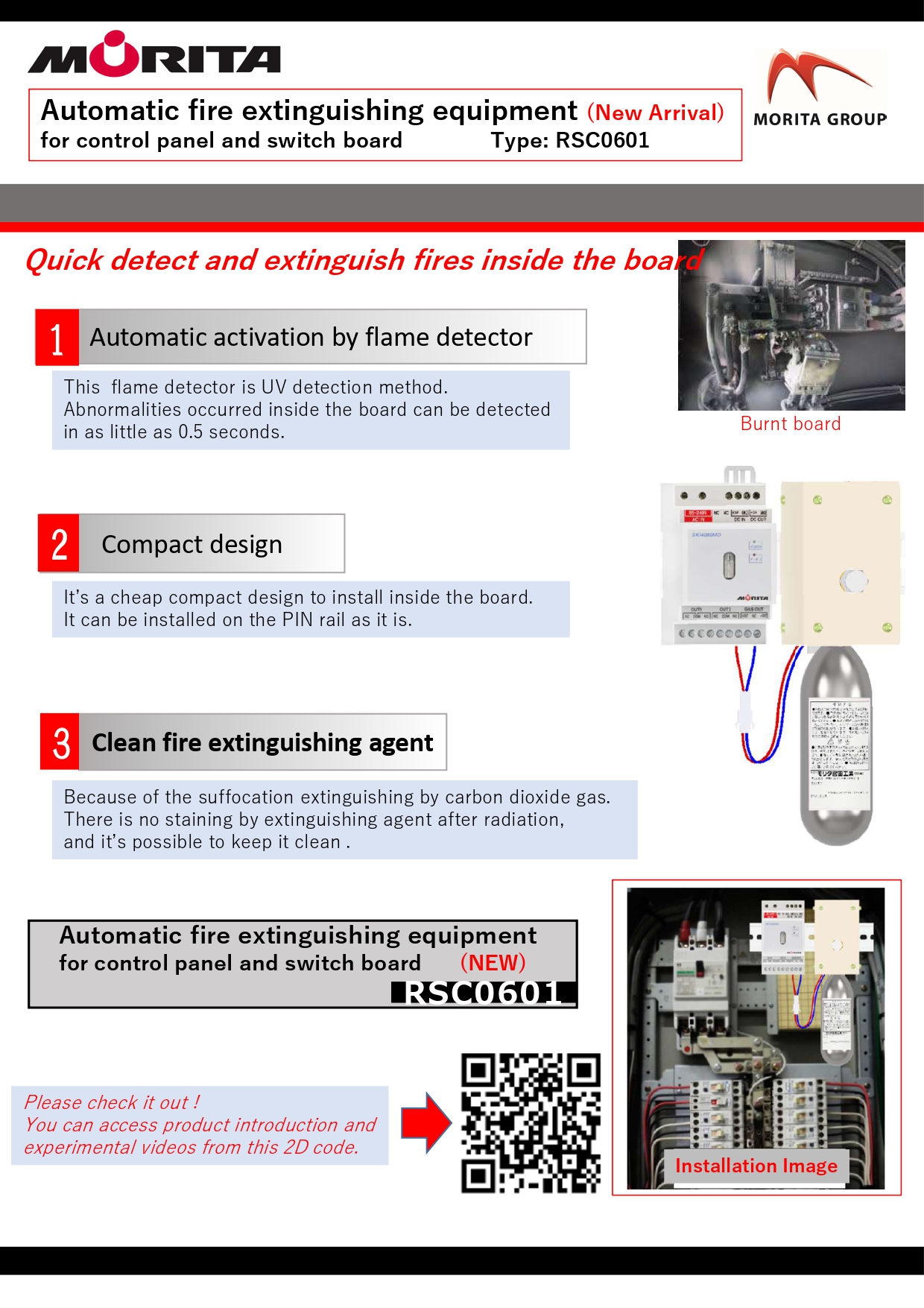

RSC0601 - 配電盤・制御盤用自動消火装置
Automatic Fire Extinguishing Equipment for Control Panel and Switch Board
配電盤内部の火災を迅速に検知・消火する革新的な自動消火装置。紫外線（UV）検知方式により0.5秒での超高速検知を実現し、CO2ガスによるクリーンな消火を提供します。
0.5秒
超高速火災検知
UV検知
紫外線検知方式
CO2消火
クリーン消火剤
3つの主要特徴
Point 1
クリーン消火剤
CO2ガスによる窒息消火で、放射後の汚損がなく清潔に保てます
Point 2
炎検知器による自動起動
UV検知方式により0.5秒で異常を検知し、自動で消火を開始
Point 3
コンパクト設計
DINレールにそのまま設置可能な安価でコンパクトな設計

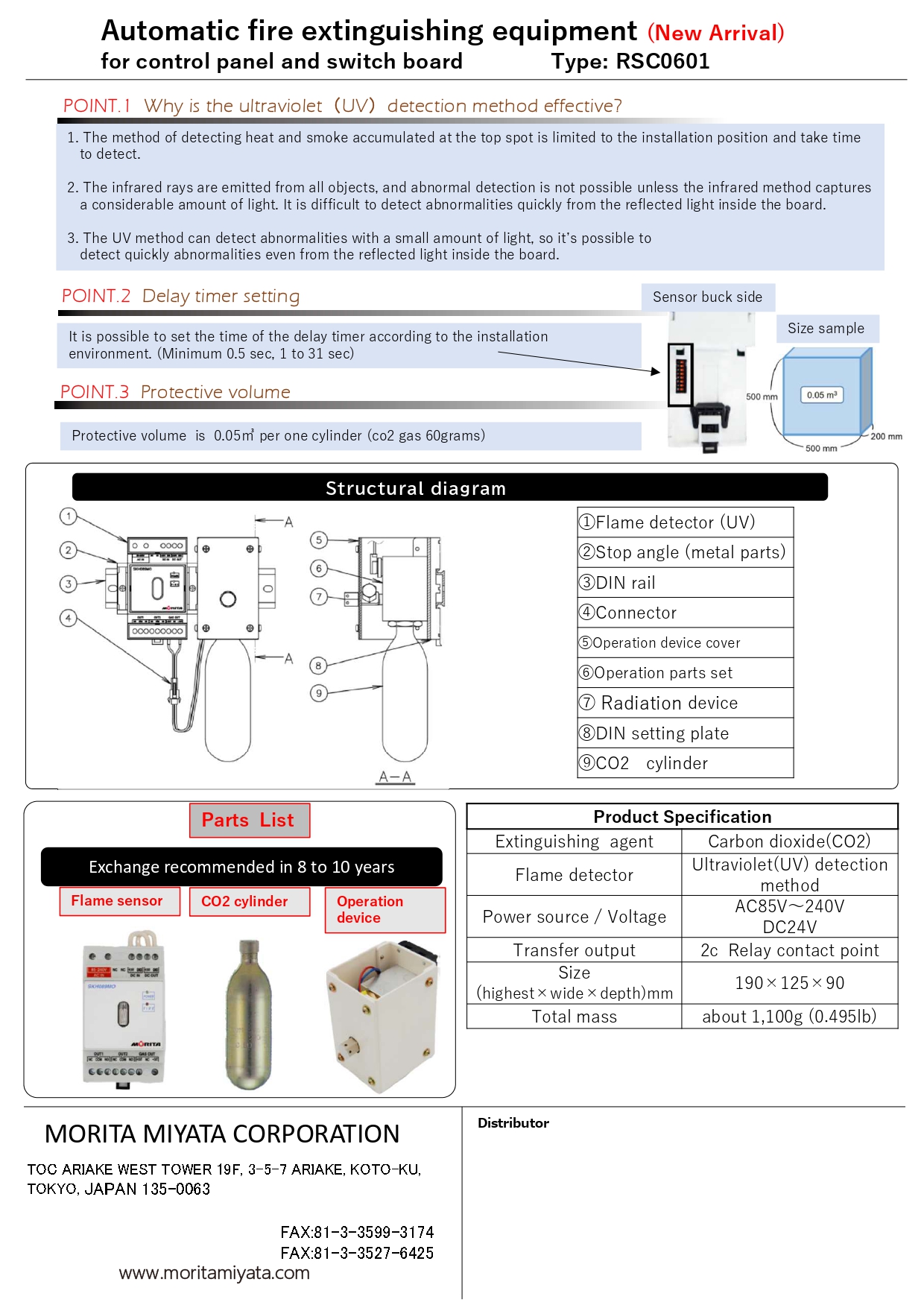

なぜ紫外線（UV）検知方式が効果的なのか？
| 検知方式 | 特徴 | 効果 |
|---|---|---|
| 熱・煙検知方式 | 上部に蓄積する熱・煙を検知 | 設置位置に制限があり、検知に時間がかかる |
| 赤外線検知方式 | 赤外線は全ての物体から放射 | 相当量の光を捉えないと異常検知が困難 |
| UV検知方式 | 少量の光で異常検知が可能 | 盤内の反射光からでも迅速な異常検知を実現 |
システム構成
構造図
主要コンポーネント
- ①炎検知器（UV）
- ②ストップ角（金属部品）
- ③DINレール
- ④コネクター
- ⑤操作装置カバー
システム要素
- ⑥操作部品セット
- ⑦放射装置
- ⑧DIN設定プレート
- ⑨CO2ボンベ
高度な機能
遅延タイマー設定
設置環境に応じて遅延タイマーの時間設定が可能です。
- 最小設定： 0.5秒
- 調整範囲： 1～31秒
- 目的： 誤作動防止と環境適応
保護容積
CO2ガス60グラムで0.05㎥の保護容積を提供します。
- 消火剤： 炭酸ガス（CO2）
- 容量： 60g/シリンダー
- 保護範囲： 0.05㎥
設置のメリット
設置の容易さ
- DINレールに直接設置可能
- コンパクト設計で省スペース
- 既存盤への後付け対応
コスト効率
- 安価な設計でコスト削減
- メンテナンス頻度の低減
- 8-10年での交換推奨
技術仕様
基本仕様
| 消火剤 | 炭酸ガス（CO2） |
| 炎検知器 | 紫外線（UV）検知方式 |
| 電源電圧 | AC85V～240V / DC24V |
| 移報出力 | 2c リレー接点 |
物理仕様
| サイズ | 190×125×90mm |
| 重量 | 約1,100g (0.495lb) |
| 保護容積 | 0.05㎥/シリンダー |
| 交換時期 | 8-10年推奨 |
適用分野
配電盤
電力配電システムの保護
制御盤
産業制御システムの保護
電気設備
各種電気機器の火災防護
×
![]()
商品情報
- 型式: RSC0601
- カテゴリー: 配電盤・制御盤用自動消火装置
- メーカー: モリタ宮田工業株式会社
- 検知方式: 紫外線（UV）検知
- 消火剤: 炭酸ガス（CO2）
- 設置方式: DINレール取付
性能仕様
検知時間: 最短0.5秒
電源: AC85V-240V/DC24V
寸法: 190×125×90mm
重量: 約1,100g
保護容積: 0.05㎥
NEW ARRIVAL
最新の配電盤用自動消火装置
製品紹介・実験動画は2Dコードからアクセス可能
メーカー情報
モリタ宮田工業株式会社
TOC ARIAKE WEST TOWER 19F
3-5-7 ARIAKE, KOTO-KU, TOKYO
www.moritamiyata.com
